SVC變電站項目——中國國家電網SGCC東鞍山220千伏變電站


客戶需求

    中國國家電網公司(SGCC)是中國最大的電網(wang)公司，擁有 20 多個(ge)省級電網(wang)(wang)。遼寧電網(wang)(wang)是其中之(zhi)一(yi)，屬于工業負荷很重的(de)電網(wang)(wang)。位于遼寧省的(de)東鞍山 220 千伏變(bian)電站(zhan)是一個典型的變(bian)電站(zhan)，兼顧為重(zhong)工業工廠和普(pu)通居(ju)民(min)區(qu)提供所需(xu)的電力。

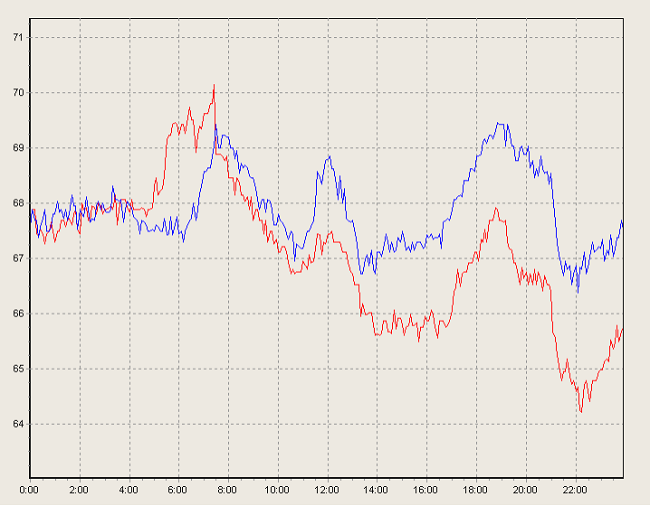

    這些重工業負(fu)載整天都(dou)在(zai)隨機變化，引(yin)起(qi)了很大(da)的(de)電壓波動，這可以(yi)在(zai)上面所示(shi)的(de) 24 小時電(dian)壓曲(qu)線中觀察到(dao)。一天內最(zui)高和最(zui)低(di)電(dian)壓之間的(de)差值可以達到(dao)標稱電(dian)壓的(de) 10 %，這使得(de)鄰近居(ju)民區每天都(dou)在遭(zao)受相應痛苦。



RXPE 解決方案

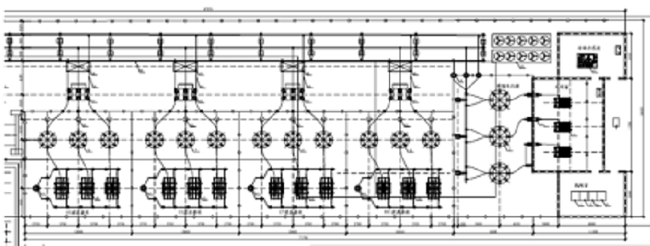

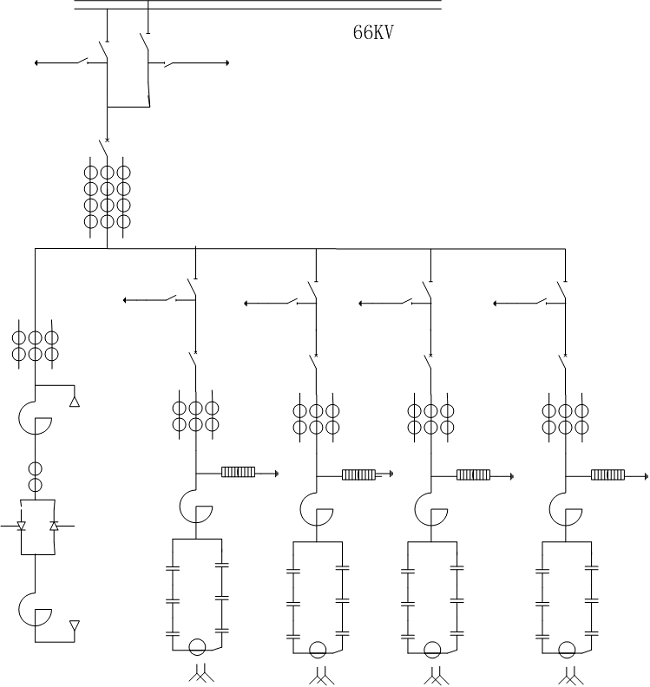

    基于與 SGCC 的相互系統研究，提出了一套 66kV 直連 SVC 方案以成功解決電壓問題。SVC 容量最終設計為 140Mvar，TCR、FC 和現有 MSC 支路由一個通用的 C&P 系統控制。該項目使東鞍山 SVC 閥成為中國第一個 66kV 晶閘管閥。

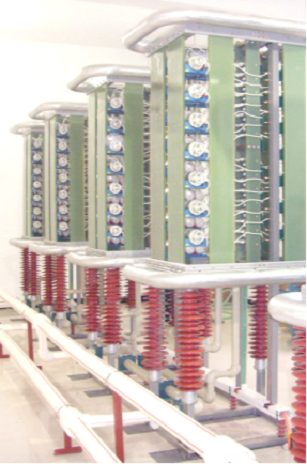

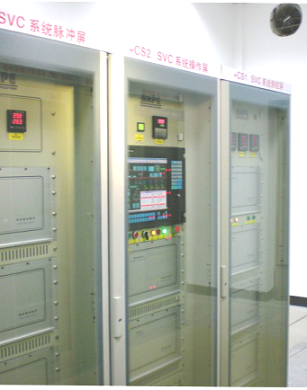

    TCR 晶(jing)閘(zha)管(guan)閥基于 LTT 晶(jing)閘(zha)管(guan)，采用水/空(kong)氣冷(leng)卻方式設(she)計(ji)成垂直布局。冗余循環泵和冗余控制(zhi)(zhi)保護(hu)系(xi)統(tong)旨在實現高(gao)穩(wen)定(ding)性以及易于得到維護(hu)。SVC 主要控制(zhi)(zhi)算(suan)法被設(she)計(ji)為恒壓策略(lve)，以保持66kV 母線電壓穩(wen)定(ding)。


客戶利益


圖-1 66kV 母線電壓 24h 電壓(ya)圖(tu)無 SVC



圖-2 66kV 母線(xian)電壓 24h 電壓圖有 SVC




    東鞍山 SVC 已于 2009 年投產。SGCC 測量并比較了變電站 220kV 和 66kV 母線的 24 小(xiao)時電壓，表明(ming) SVC 成功解(jie)決了(le)電壓波動(dong)問題。臨近住宅區(qu)無需再忍(ren)受不穩(wen)定電壓供應帶來的不便了(le)。
