SC高壓串補項目——CSG500千伏硯山變電站

硯山串補站于 2009 年由另一家供應商所裝配，旨在提高文山-大新 500 千伏線路的輸電能力、穩定性和可靠性，減少損耗，優化電網。

客戶需求

    硯山(shan)串補站于 2009 年由另一家供應(ying)商所裝配，旨在提高(gao)文山-大新 500 千(qian)伏線路的(de)輸電能力、穩定性和(he)可靠性，減(jian)少(shao)損(sun)耗(hao)，優化電網(wang)。

    由于線路參數的變化，燕山(shan)串補(bu)站(zhan)在 2015 年從(cong) 2x 435 兆乏（額(e)定電流 2700A）升級到 2x 355兆(zhao)乏(fa)（額(e)定電流(liu) 3150A）。

主(zhu)要替(ti)換設備(bei)包括(kuo)：MOV、阻(zu)尼反應器、控制和保(bao)護系統。

    其他工作包括：調整電容(rong)器組，增加并(bing)聯數量，減少(shao)串聯數量；調整火(huo)花間隙距離并(bing)測試(shi)；重新布線(xian)并(bing)完成(cheng)運(yun)行測試(shi)。



RXPE 解決方案

    榮信電力為燕山工程提供 2×500 千伏串補裝置。
    硯山SC保護方案設計為 MOV 火花間隙和旁路斷路器。假設外部線路發生故障，MOV 應旁路故障電流，火花間隙和斷路器都不允許起用；只有當內部線路發生故障時，才允許火花間隙和斷路器旁路。除內部線路故障外，這意味著 SC 將永遠保持運行，以提供高可用性。
    硯山串補站配備了帶有聚合物外殼和阻尼電抗器的 MOV、阻尼 MOV 和阻尼電阻式阻尼電路。

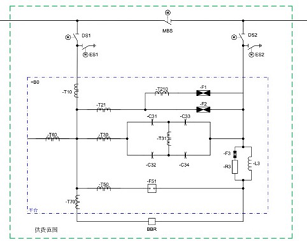

    單線圖如下所(suo)示：

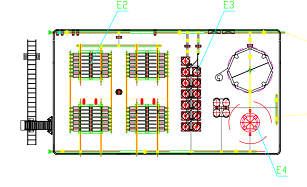

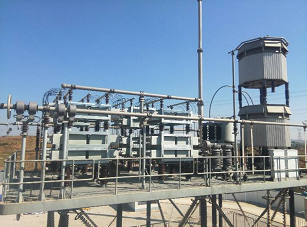

    電容器組、MOV、火花間隙、阻尼電路以及高壓電子設備位于絕緣平臺的頂部，而控制和保護盤位于平臺旁邊地面上的保護室內。本項目采用能量供應CT（在平臺上）和激光能量供應（在保護室內），這兩種可以相互替代，從而大大提高平臺設備的可靠性，減少對激光功率的需求，延長激光系統的使用壽命。由于控制和保護系統以及光纖系統的冗余設計，整體可靠性大大提高。






客戶利益

    硯山串補站于 2016 年投產，至今運行穩定(ding)可靠(kao)。

    硯(yan)山(shan)串補站的升級提高了傳(chuan)輸容量，克服了傳(chuan)輸瓶頸，顯(xian)著提高了系統穩(wen)定性。
